What Are Pneumatic Cylinder Guide Rods and How Do They Work

Los cilindros neumáticos se utilizan ampliamente cuando una máquina necesita un movimiento lineal controlado. La presión del aire mueve un pistón dentro del cilindro y ese movimiento se transfiere al vástago del pistón. La idea básica es simple. Sin embargo, algunas aplicaciones necesitan más que solo movimiento.

Es posible que también sea necesario que una parte móvil permanezca alineada. Es posible que deba resistir una rotación no deseada. Puede llevar una carga que no esté directamente en el centro. En estas situaciones, es posible que el vástago del pistón no sea la única parte responsable de mantener estable el movimiento. Aquí es donde varillas guía de cilindros neumáticos entra en escena.

Las barras guía son elementos de soporte dispuestos junto al movimiento del cilindro principal. Funcionan con una placa móvil o conexión similar para ayudar a controlar la dirección de desplazamiento. Dependiendo del diseño del cilindro, las varillas pueden moverse a través de casquillos, cojinetes u otras estructuras guía.

El resultado es un cilindro que puede combinar el movimiento neumático con una guía mecánica adicional.

Este diseño se está convirtiendo en una parte importante de muchos sistemas de automatización. Se puede encontrar en equipos utilizados para empujar, levantar, presionar, sujetar, detener, sujetar y manipular materiales. La razón es práctica. Cuando una carga en movimiento necesita viajar en una trayectoria controlada, una guía adicional puede hacer que la disposición general sea más fácil de manejar.

¿Qué son las varillas guía de cilindros neumáticos?

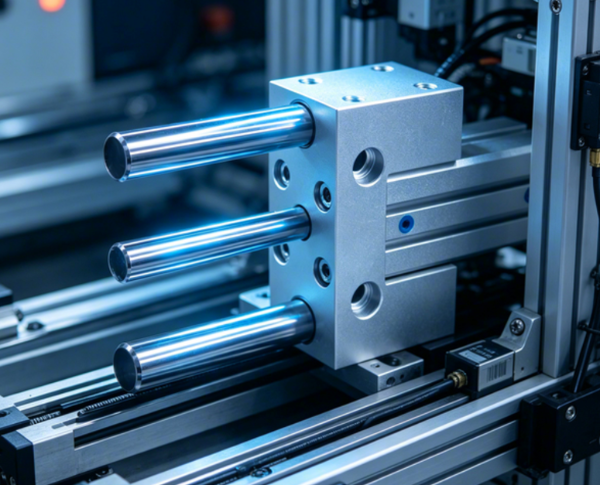

Las varillas guía son ejes de acero rectificados con precisión, generalmente endurecidos y cromados duros para resistir el desgaste, montados paralelos al vástago del pistón principal de un cilindro neumático y que pasan a través de casquillos lineales dedicados montados en la culata y la tapa del cilindro. Su trabajo es puramente estructural: absorber cargas laterales, resistir el torque y mantener la placa de herramientas adjunta desplazándose en línea recta y sin rotación.

Un cilindro estándar de un solo vástago se basa en un casquillo en el extremo del vástago para guiar el vástago del pistón. Esto es adecuado para cargas centradas de fuerza axial pura, pero ofrece muy poca resistencia al torque o la fuerza fuera del eje; aplique una carga lateral de incluso una magnitud modesta cerca de la posición completamente extendida de la varilla, y el brazo de momento resultante puede exceder rápidamente lo que un solo buje fue diseñado para soportar, lo que lleva al desgaste del sello de la varilla, mayor fricción y eventualmente atascamiento o rayado de la varilla.

Al agregar dos varillas guía, dispuestas simétricamente alrededor del cilindro principal (la configuración clásica de cilindro guiado de doble varilla), se distribuye esa carga entre tres puntos de soporte (los dos casquillos de la varilla guía más el propio vástago del pistón), lo que aumenta drásticamente la tolerancia del conjunto tanto para la carga lateral como para el torque. Esta es exactamente la configuración para la que la mayoría de los fabricantes publican clasificaciones de momento de carga específicas, generalmente expresadas en Newton-metros o como carga lateral máxima en Newtons a una distancia de extensión determinada.

La construcción exacta puede variar. Algunos cilindros utilizan varillas guía externas. Otros integran piezas de guía en el cuerpo del cilindro. El objetivo básico sigue siendo el mismo: separar la función de guía de la simple acción de empujar y tirar del vástago del pistón.

¿Cómo funciona un cilindro neumático con varillas guía?

El proceso de trabajo comienza con la entrada de aire comprimido al cilindro. El aire empuja el pistón interno, provocando que el vástago del pistón se mueva.

Si el cilindro incluye varillas guía, la sección móvil externa también está conectada a esas varillas. A medida que se mueve el vástago del pistón, las varillas guía se desplazan a través de sus soportes guía. Por lo tanto, la placa móvil o la herramienta adjunta sigue una trayectoria controlada.

Las varillas guía no reemplazan la función básica del cilindro neumático. El aire todavía proporciona la fuerza motriz. Las varillas ayudan principalmente a gestionar el movimiento creado por esa fuerza.

Una secuencia de trabajo sencilla se puede entender en cuatro etapas:

El aire entra al cilindro.

La presión actúa sobre el pistón interno.

El pistón se mueve.

El vástago del pistón transfiere el movimiento hacia la carga externa.

Las varillas guía se mueven con el conjunto.

Sus soportes guía ayudan a mantener alineado el movimiento.

La pieza acoplada alcanza su posición de trabajo.

La estructura guiada ayuda a mantener la dirección prevista durante el viaje.

Cuando cambia el flujo de aire, el pistón puede moverse en la dirección opuesta en una disposición de cilindro adecuada. Las varillas guía siguen el movimiento y continúan brindando soporte.

Esta cooperación es lo que diferencia un cilindro neumático guiado de un cilindro simple utilizado principalmente para empujar o tirar en línea recta.

¿Por qué se necesitan varillas guía en algunos cilindros neumáticos?

¿Muchas aplicaciones neumáticas nunca necesitan varillas guía? Un simple empuje centrado, una acción de sujeción ligera, un tope básico operado por piloto, todos estos cargan el vástago de un cilindro estándar dentro de su diseño previsto sin problemas.

El cálculo cambia una vez que la fuerza real fuera del eje entra en escena. Tomemos como ejemplo un cilindro que empuja una placa de montaje que lleva una pinza que recoge piezas de forma asimétrica: el centro de gravedad de la carga está desplazado de la línea central del vástago del pistón, lo que crea un brazo de momento. Ese brazo de momento genera torsión al intentar girar o inclinar el conjunto móvil, y el buje de varilla única de un cilindro estándar tiene una capacidad genuinamente limitada para resistir esa torsión antes de que el desgaste del sello, el aumento de la fricción o la unión comiencen a aparecer en el ciclo de trabajo.

Los fabricantes publican límites específicos de carga lateral y torsión para cilindros estándar precisamente porque este modo de falla se comprende bien y es predecible: si se excede la carga lateral nominal en una extensión de carrera determinada, el desgaste prematuro queda esencialmente garantizado independientemente de qué tan bien esté especificado el resto del sistema.

Las varillas guía existen específicamente para aumentar esa tolerancia. Al distribuir la carga entre dos puntos de buje adicionales en lugar de depender únicamente del buje único del vástago del pistón, un cilindro guiado de doble vástago generalmente puede manejar cargas laterales y valores de torsión muchas veces mayores que un cilindro estándar de diámetro equivalente antes de que aparezca un desgaste comparable.

El beneficio real no es que las varillas guía hagan que un cilindro sea "más fuerte" en algún sentido genérico, sino que dividen el trabajo funcionalmente. El vástago del pistón genera y transfiere fuerza motriz axial. Las varillas guía absorben la carga lateral y resisten la rotación. Dividir estas funciones entre componentes dedicados, cada uno clasificado para su trabajo específico, es lo que permite que un cilindro guiado maneje aplicaciones en las que un cilindro estándar nunca fue construido para sobrevivir.

¿Cómo ayudan las varillas guía con la estabilidad y la alineación?

La estabilidad es una de las principales razones por las que se utilizan varillas guía.

Un cilindro neumático produce un movimiento lineal, pero las condiciones de trabajo reales pueden introducir fuerzas desde diferentes direcciones. Una carga puede presionar contra otro objeto. Una herramienta puede entrar en contacto con una pieza de trabajo. Una placa en movimiento puede llevar algo que no esté distribuido uniformemente.

Estas condiciones pueden crear movimientos no deseados.

Las varillas guía ayudan a mantener alineado el conjunto móvil a medida que se desplaza. Su estructura de soporte limita los movimientos innecesarios y ayuda a que la placa adjunta siga el camino previsto.

Esto también puede ayudar con la orientación.

Por ejemplo, es posible que una herramienta montada en la placa móvil deba permanecer orientada en la misma dirección durante todo el recorrido. Sin una guía adecuada, la herramienta puede tener tendencia a girar o desplazarse. Una disposición de varilla guía puede ayudar a controlar ese movimiento.

La relación se puede ver simplemente:

Fuerza neumática → movimiento del pistón → movimiento del vástago del pistón → placa móvil guiada → movimiento externo controlado

Las varillas guía son parte del medio de este proceso. No crean la fuerza neumática. Ayudan a aprovechar mejor el movimiento creado por el cilindro.

Esta distinción es importante a la hora de seleccionar el equipo. Un comprador no debe asumir que agregar varillas guía resuelve todos los problemas de movimiento. Aún es necesario considerar toda la solicitud.

¿Dónde se utilizan habitualmente las varillas guía de los cilindros neumáticos?

Los cilindros neumáticos guiados pueden resultar útiles en muchas situaciones en las que una máquina necesita un movimiento lineal controlado.

El manejo de materiales es un área común. Un cilindro guiado puede empujar, levantar, detener o posicionar un artículo como parte de una máquina más grande. La estructura guía ayuda a mantener estable la parte móvil mientras interactúa con el material.

Los equipos de embalaje también pueden utilizar movimiento guiado. Es posible que una máquina necesite mover un plato, prensar un paquete, posicionar un artículo o separar productos. La tarea exacta cambia de una máquina a otra, pero el movimiento controlado sigue siendo importante.

• Otras aplicaciones Equipos de encofrado
• Empujar materiales a su posición
• Sostener piezas durante un proceso
• Componentes móviles de la máquina
• Sujetar piezas de trabajo
• Detener productos en una línea de producción
• Separar materiales
• Herramientas de posicionamiento
• Apoyando operaciones de manipulación simples

El factor común no es la industria en sí. Es el tipo de movimiento requerido.

Cuando una máquina necesita que una parte móvil se desplace a lo largo de un camino definido mientras permanece estable, las varillas guía pueden resultar útiles.

Es por eso que el mismo concepto básico puede aparecer en diferentes tipos de equipos. La aplicación puede cambiar, pero persiste la necesidad de un movimiento lineal controlado.

¿Cuál es la diferencia entre un cilindro estándar y un cilindro guiado?

La principal diferencia es la forma en que se soporta y controla la carga en movimiento.

Un cilindro neumático estándar generalmente está diseñado alrededor de un pistón, un vástago y un cuerpo de cilindro. Su tarea principal es generar movimiento lineal. La carga externa debe ser adecuada para esa disposición.

Un cilindro guiado añade una estructura de guía independiente. Las varillas guía trabajan junto con la varilla del pistón para soportar el conjunto móvil.

Esto no significa que los cilindros guiados deban sustituir a los cilindros estándar en todas las máquinas.

Es posible que una tarea sencilla no requiera orientación adicional. Agregar componentes innecesarios puede hacer que un sistema sea más complicado de lo necesario.

El mejor enfoque es observar las condiciones de trabajo reales. Si la carga necesita soporte adicional o la parte móvil debe mantener su orientación, una disposición guiada puede tener más sentido.

¿Cómo deberían los compradores elegir las varillas guía de los cilindros neumáticos?

La elección de un cilindro neumático guiado comienza con la aplicación y no con el nombre del producto.

Los compradores deben comprender qué hará el cilindro durante el funcionamiento normal. El tipo de carga, la dirección del movimiento, el entorno de trabajo, el espacio de instalación disponible y el nivel de guía requerido pueden afectar la elección.

Una lista de verificación útil puede incluir:

1. ¿Qué se está trasladando?

Identificar el tipo general de carga y cómo se conecta a la placa móvil.

2. ¿Cómo se moverá la carga?

Considere si el movimiento implica empujar, levantar, presionar, sostener u otra tarea.

3. ¿Podría la carga crear fuerzas laterales?

Si la carga no permanece centrada, es posible que sea más importante contar con orientación adicional.

4. ¿Es necesario que la parte móvil permanezca en una orientación?

Si la rotación afectara la aplicación, las varillas guía pueden proporcionar un control útil.

5. ¿Cuál es el ambiente de trabajo?

El polvo, la humedad, los procesos de limpieza y otras condiciones ambientales pueden influir en el diseño adecuado del cilindro.

6. ¿Cómo se instalará el cilindro?

Se debe considerar el espacio disponible y la disposición de montaje antes de elegir un cilindro.

7. ¿Cómo se mantendrá el cilindro?

The guide rods and their supporting parts should remain accessible enough for inspection and routine care.

A clear application description can make the selection process easier. Instead of simply asking for a pneumatic cylinder with guide rods, buyers can explain what the moving assembly needs to accomplish.

That gives manufacturers and equipment designers a better basis for discussing suitable options.

How Can Proper Guide Rod Use Support Everyday Machine Operation?

Guide rods are relatively simple parts, but their position inside a machine can make them important to daily operation.

A guided cylinder needs the rods, moving plate, and supporting structure to work together. If the moving assembly is not properly aligned, the cylinder may experience unnecessary resistance. Dirt or damage around the guiding area can also affect movement.

Routine attention can therefore make a difference.

Operators can observe whether the moving assembly travels smoothly. They can check for unusual movement, visible contamination, loose connections, or changes in the way the cylinder behaves during normal work.

Maintenance does not always need to involve complicated procedures. It can begin with simple observation.

The surrounding machine should also be considered. A guide rod can only provide useful guidance when the parts connected to it are installed and used appropriately. Excessive external force, poor alignment, or an unsuitable load can create problems that the guide rods were not intended to solve.

For this reason, guide rods should be viewed as part of a complete movement system rather than as an isolated component.

Their value comes from cooperation.

The cylinder supplies the movement. The piston rod transfers that movement. The guide rods help control the moving assembly. The attached tool or load then follows the guided path.

When these parts are selected around the same application, pneumatic movement becomes easier to connect with the practical needs of the machine.
