A medida que los equipos automatizados se vuelven más compactos, el diseño del movimiento recibe más atención. Es posible que una máquina necesite mover, posicionar, presionar, empujar, levantar o transferir un componente dentro de un área de trabajo limitada. El desafío no siempre consiste en crear movimiento. También se trata de mantener ese movimiento constante y predecible.
Aquí es donde surge el diseño de un cilindro de aire de doble eje se vuelve interesante.
Un cilindro convencional puede proporcionar un movimiento lineal, pero algunas aplicaciones también necesitan un mejor soporte alrededor de la parte móvil. Una estructura de doble eje ofrece otra forma de abordar este requisito. Al utilizar dos ejes como parte del dispositivo móvil, el cilindro puede soportar el movimiento guiado sin dejar de ser relativamente compacto.
En principio, la idea no es nueva, pero su papel en el diseño de equipos modernos merece mayor atención. A medida que los fabricantes buscan formas prácticas de organizar el diseño de las máquinas, los componentes que combinan movimiento y guía pueden convertirse en opciones de diseño útiles.
El movimiento lineal parece sencillo desde fuera. Un componente avanza, se detiene y regresa. Sin embargo, la estructura circundante puede complicar mucho más la tarea.
Es posible que la parte móvil necesite mantener su posición mientras transporta otro componente. También puede ser necesario acercarse a un objeto desde una dirección particular. Si el movimiento no se apoya adecuadamente, el movimiento no deseado puede afectar la forma en que interactúan las piezas conectadas.
El movimiento lineal guiado ayuda a abordar este problema de diseño.
En lugar de permitir que un componente móvil se desplace con un soporte limitado, la estructura proporciona un camino más despejado. Esto puede hacer que el movimiento sea más fácil de organizar dentro de una máquina.
La orientación puede ser importante en muchas situaciones:
El punto clave es que el movimiento y la orientación a menudo necesitan trabajar juntos. Un cilindro puede proporcionar la fuerza para el movimiento, pero la estructura circundante determina cómo se comporta ese movimiento.
Por eso llaman la atención los cilindros neumáticos de doble eje. Su estructura acerca el movimiento y la guía dentro de una disposición de componentes.

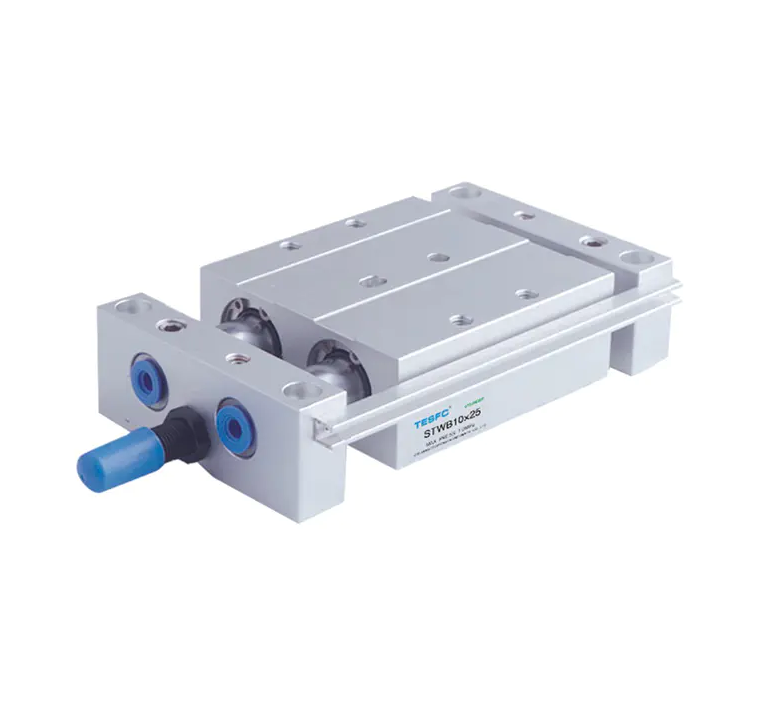

Utiliza dos ejes para ayudar a guiar la sección móvil. Los dos ejes trabajan junto con el cuerpo del cilindro y la placa móvil para crear una trayectoria lineal con más soporte.
Esta disposición puede resultar útil cuando la carga en movimiento necesita más soporte del que puede proporcionar cómodamente un diseño simple de un solo eje.
Imagine una máquina pequeña que necesita impulsar un componente hacia adelante. La superficie de empuje es más ancha que el eje central de un cilindro convencional. Un solo eje puede proporcionar el movimiento requerido, pero la placa conectada puede necesitar soporte adicional para permanecer alineada.
Una disposición de doble eje ofrece otro enfoque.
La placa móvil se puede conectar a ambos ejes. A medida que el cilindro se mueve, los dos ejes viajan juntos. Esto proporciona al componente acoplado una disposición de soporte más amplia.
El beneficio no es simplemente la presencia de dos ejes. El diseño general puede ayudar a distribuir el movimiento en un área más amplia. Esto puede hacer que la sección móvil sea más fácil de integrar con otras partes de la máquina.
También ofrece a los diseñadores otra forma de pensar sobre el movimiento.
En lugar de tratar el cilindro sólo como una fuente de fuerza, pueden considerarlo como parte de la estructura del movimiento guiado.
El espacio es una consideración constante en el diseño de equipos. Una máquina puede tener muchas partes móviles compitiendo por la misma área. Agregar componentes separados para movimiento y guía puede complicar el diseño.
Puede ofrecer un enfoque más integrado.
El cilindro proporciona el movimiento mientras que su disposición de eje también soporta la placa móvil. Esto puede reducir la necesidad de diseñar una disposición de guía completamente separada para ciertas aplicaciones.
Esto no significa que un cilindro de doble eje pueda reemplazar cualquier guía externa. Diferentes máquinas tienen diferentes requisitos de movimiento. Las condiciones de carga, los métodos de instalación, los entornos operativos y los componentes conectados afectan el diseño final.
Aun así, el concepto integrado puede resultar útil.
| Consideración del diseño | Posible función de un cilindro neumático de doble eje |
|---|---|
| Espacio de instalación limitado | Combina movimiento y soporte dentro de una disposición compacta. |
| Placa móvil más amplia | Proporciona soporte en más de un punto. |
| Movimiento lineal repetido | Ofrece una ruta consistente para los componentes conectados |
| Automatización compacta | Puede encajar naturalmente en diseños de máquinas más pequeñas |
| Operaciones de empuje simples | Soporta el elemento móvil durante el viaje. |
| Integración de equipos | Proporciona un punto de conexión conveniente para otras piezas |
Esto puede ser particularmente relevante para equipos de automatización compactos. Cuando cada parte de una máquina tiene que caber en un espacio cuidadosamente planificado, la integración de componentes se convierte en una consideración de diseño importante.
Las aplicaciones potenciales son amplias porque el movimiento lineal aparece en muchas formas de maquinaria.
Los pequeños sistemas automatizados pueden utilizar cilindros para mover accesorios, soportes, piezas de trabajo, cubiertas o componentes de posicionamiento. El equipo de embalaje también puede implicar acciones repetidas de empuje y posicionamiento. Es posible que el equipo de ensamblaje necesite unir piezas a lo largo de un camino definido.
En estas situaciones, el cilindro no trabaja solo. Se convierte en parte de un sistema de movimiento más amplio.
Se puede considerar dónde el componente móvil necesita apoyo durante el viaje.
Por ejemplo, un dispositivo de manipulación compacto puede utilizar una placa móvil para transportar una herramienta adjunta. La placa debe recorrer un camino definido. Una estructura de doble eje puede proporcionar una conexión práctica entre la fuente de movimiento neumático y la sección móvil.
Otro ejemplo es un pequeño mecanismo de presión. El elemento de presión puede ser más ancho que el propio eje del cilindro. Un diseño de doble eje puede proporcionar una conexión más equilibrada con la placa móvil.
También hay aplicaciones que involucran cubiertas deslizantes, posicionamiento de materiales, accesorios de inspección y pequeños mecanismos de transferencia.
La pregunta importante no es simplemente: "¿Puede este cilindro mover la pieza?"
Una mejor pregunta es: "¿Cómo se debe sostener la parte móvil mientras se desplaza?"
Ese cambio de mentalidad puede ayudar a los diseñadores de equipos a elegir componentes de acuerdo con toda la tarea de movimiento en lugar de una sola función.
La placa móvil suele ser una parte importante de la disposición general. Conecta el movimiento del cilindro con el componente que necesita viajar.
Si la placa es pequeña y la tarea de movimiento es sencilla, el diseño puede ser relativamente sencillo. Una placa más ancha o un componente adjunto pueden crear requisitos diferentes.
Una placa puede llevar un dispositivo, soporte, guía, abrazadera, sensor u otro elemento de la máquina. Su movimiento debe permanecer coordinado con el cilindro.
La estructura de dos ejes proporciona soporte a la placa desde más de una ubicación. Esto puede hacer que la conexión sea más adecuada para aplicaciones en las que un eje central por sí solo no proporciona la disposición deseada.
También cambia la forma en que los diseñadores pueden colocar los componentes conectados.
En lugar de construir cada sección móvil alrededor de un único punto central, los diseñadores pueden trabajar con una estructura de soporte más amplia. Esto puede ayudar cuando la parte adjunta tiene una forma más amplia.
El diseño también puede ayudar a reducir la complejidad innecesaria en torno a la sección móvil. A veces, un menor número de elementos separados puede hacer que la máquina sea más fácil de organizar.
Sin embargo, no debe confundirse la simplicidad con la idoneidad universal. Todavía es necesario que un cilindro de aire se ajuste a la tarea de movimiento. Es necesario tener en cuenta la carga conectada, la dirección de trabajo, las condiciones de instalación y el movimiento requerido.
No todas las aplicaciones necesitan el mismo tipo de orientación.
Es posible que algunas máquinas ya tengan una estructura de guía externa. En ese caso, el cilindro debe principalmente proporcionar movimiento. Otros equipos pueden tener espacio limitado y beneficiarse de una disposición de cilindro que incluye soporte adicional.
Esto crea una importante elección de diseño.
Una guía separada brinda a los diseñadores más libertad para colocar el mecanismo de guía independientemente del cilindro. Puede resultar útil para sistemas de movimiento más grandes o más complicados.
Una disposición de cilindros integrada puede resultar atractiva cuando el área de movimiento es compacta y el diseño de la máquina se beneficia de menos componentes separados.
La elección se puede considerar a través de varias preguntas prácticas:
¿Qué se está moviendo?
Un componente pequeño puede tener necesidades diferentes a las de un accesorio o plataforma amplia.
¿Cuánto apoyo se necesita?
Algunos elementos móviles necesitan un soporte más estable durante el viaje.
¿Cuánto espacio de instalación hay disponible?
Un diseño compacto puede favorecer un enfoque integrado.
¿Qué otros componentes se conectan a la placa móvil?
La forma y posición de las piezas unidas pueden influir en la disposición.
¿La máquina ya tiene una estructura guía?
Las orientaciones existentes pueden hacer innecesario un acuerdo integrado adicional.
Pensar en estas preguntas con anticipación puede ayudar a evitar un rediseño innecesario más adelante.
La automatización compacta está cambiando la forma en que los diseñadores de equipos abordan la arquitectura de las máquinas. Las máquinas más pequeñas no necesariamente realizan menos tareas. A menudo necesitan combinar más funciones dentro de un espacio limitado.
Esto crea presión sobre cada componente.
Un cilindro necesita proporcionar movimiento. Un guía necesita mantener la dirección. Una conexión necesita mantener las piezas adjuntas en su lugar. Cuando se pueden considerar varias funciones juntas, el diseño general puede resultar más fácil de gestionar.
Encaja en esta discusión porque su diseño conecta naturalmente varias funciones relacionadas con el movimiento.
Se pueden utilizar en pequeños mecanismos de manipulación, equipos de posicionamiento, dispositivos de ensamblaje, maquinaria de embalaje y otros sistemas automatizados donde se requiere un movimiento lineal controlado.
La atracción no se basa en una sola característica. Proviene de la forma en que el componente puede encajar en un diseño de máquina más amplio.
Esto también refleja un cambio más amplio en la industria manufacturera.
El desarrollo de equipos avanza hacia estructuras más integradas. Los diseñadores observan cómo interactúan los componentes en lugar de evaluar cada pieza por separado. Un cilindro ya no se considera sólo como algo que se mueve hacia adelante y hacia atrás. Su forma, método de montaje, placa móvil y relación con las piezas cercanas pueden afectar la máquina final.
La elección de un cilindro debe comenzar con la aplicación y no con el componente en sí.
La dirección del movimiento es un punto de partida importante. El diseñador debe comprender hacia dónde debe viajar la sección móvil y qué debe transportar.
La parte adjunta también merece atención. Una placa móvil con un accesorio amplio puede requerir una disposición de soporte diferente a la de un accesorio pequeño.
Las condiciones de instalación también importan. El espacio disponible, la posición de montaje, los componentes circundantes y el acceso para mantenimiento pueden influir en la elección práctica.
No se debe pasar por alto el entorno operativo. El polvo, la humedad, la temperatura, las prácticas de limpieza y otras condiciones del lugar de trabajo pueden afectar la forma en que un componente neumático encaja en la máquina.
El mantenimiento es otra consideración. Un componente de fácil acceso puede hacer que la inspección y el reemplazo de rutina sean más manejables.
Los diseñadores también deben considerar cómo interactúa el cilindro con otras partes. La sección móvil debe tener suficiente espacio para viajar sin interferir con las estructuras cercanas. Las conexiones deben planificarse antes de montar la máquina.
Por lo tanto, una revisión de diseño útil puede incluir:
Estas consideraciones ayudan a situar el cilindro dentro de la aplicación real en lugar de evaluarlo como un producto aislado.
El creciente interés por los equipos compactos está animando a los diseñadores a reconsiderar cómo se dividen las funciones de las máquinas.
El movimiento, la guía, el apoyo y la conexión no siempre tienen que existir como elementos completamente separados. A veces se pueden acercar entre sí mediante el diseño de componentes.
Proporciona un ejemplo de este enfoque.
Su valor puede provenir de brindar a los diseñadores otra forma de organizar el movimiento lineal. En lugar de agregar guía sólo después de que se haya planificado el sistema de movimiento, los diseñadores pueden considerar el requisito de movimiento guiado al comienzo del proceso de diseño.
Esto puede cambiar la conversación sobre diseño.
Un fabricante de máquinas puede comenzar preguntando cuánto espacio hay disponible. Luego, la discusión puede avanzar hacia el tamaño de la placa móvil, la posición del componente conectado y la forma en que se debe soportar el movimiento.
Ese enfoque es más holístico.
También fomenta una cooperación más estrecha entre el diseño mecánico y la planificación de la automatización. Un pequeño cambio en la disposición de los cilindros puede influir en la posición de las piezas cercanas. Una placa móvil diferente puede afectar la organización del bastidor de la máquina. Una sección de movimiento más compacta puede crear espacio adicional para otras funciones.
A medida que los equipos sigan combinando más operaciones dentro de áreas de trabajo más pequeñas, estas relaciones seguirán siendo importantes.
Por lo tanto, vale la pena considerar los cilindros neumáticos de doble eje no simplemente como componentes neumáticos, sino como parte de una discusión más amplia sobre el movimiento lineal guiado, los diseños compactos y la arquitectura práctica de la máquina.
